Connecteur haut-parleurs

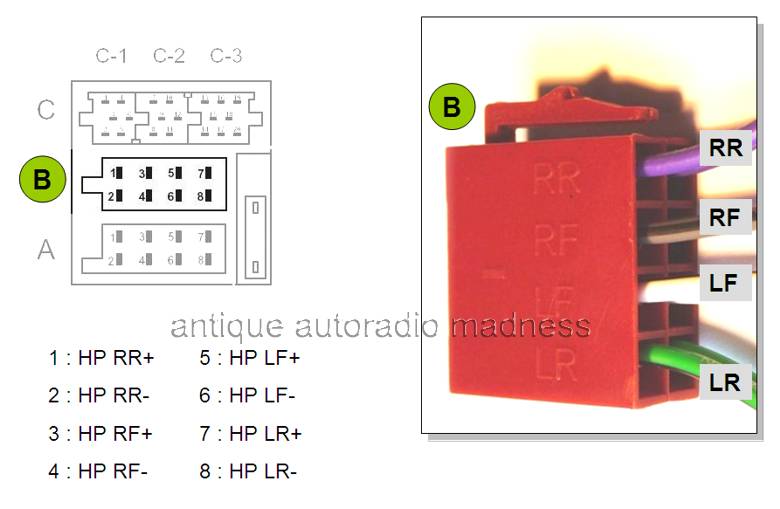

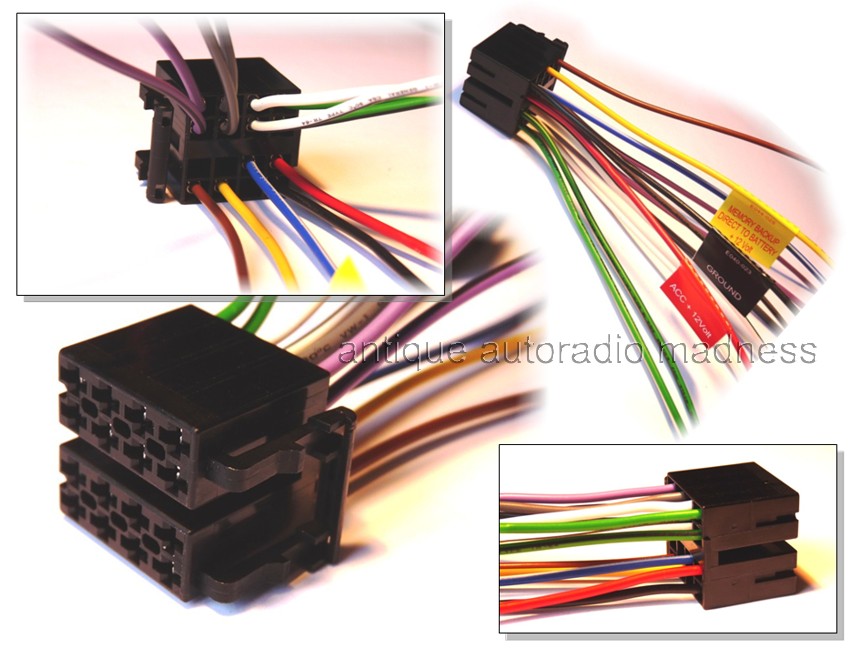

Connecteur ISO " Haut-parleurs"

Les 4 pin au centre pour les HPs avant et les extérieures pour les HPs arrière

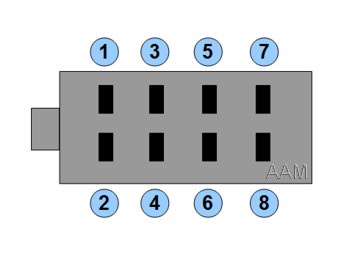

Attribution des 8 "Pin"

  • 1 : RR +  Haut-parleur arrière droit

  • 2 : RR -   Haut-parleur arrière droit

  • 3 : RF +  Haut-parleur avant droit

  • 4 : RF -   Haut-parleur avant droit

  • 5 : LF +   Haut-parleur avant gauche

  • 6 : LF -    Haut-parleur avant gauche

  • 7 : LR +   Haut-parleur arrière gauche

  • 8 : LR -    Haut-parleur arrière gauche











Il existe des connecteurs "B" et "C" monobloc
