Informations techniques sur blaupunkt bremen ou toronto SQR45
1983
|
7 643 888 010 Toronto SQR 45 7 643 898 010 Bremen SQR 45 7 643 898 020 SC 305 OPEL ______________________________________ |
|
Informations techniques |
Page 3
page 2
page 4
|
La platine qui sontient les contacteurs électriques et les ampoules de la face avant peut se démonter aisément. L'usage d'une pompe à déssouder est fortement recommandé pour le circuit imprimé double faces. |

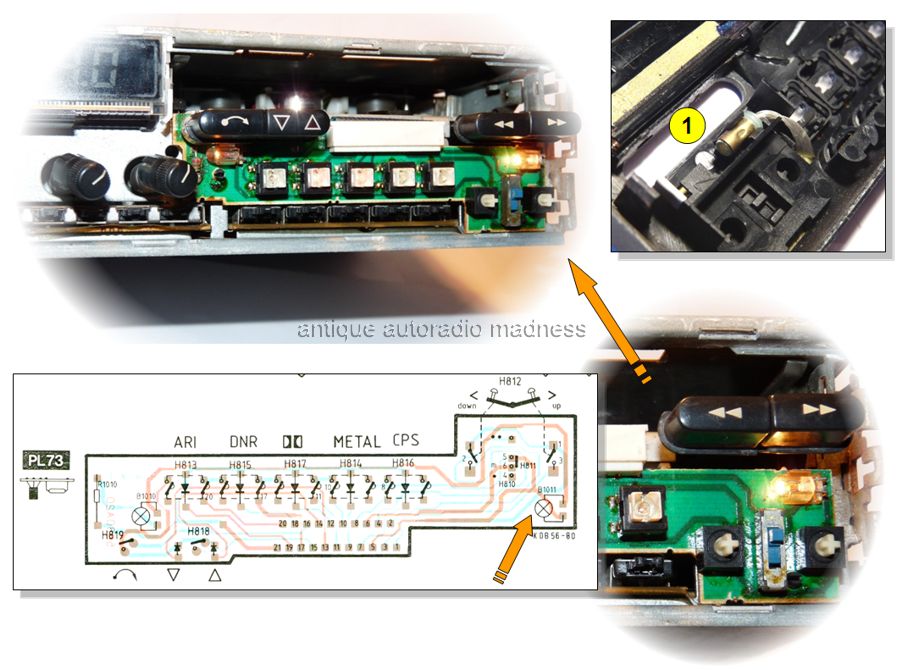

Elle est reprise sous la référence PL74 dans les schémas. L'ampoule de droite B1011 (12V de 0.1A) est soudée à angle droit pour se trouver face à une fibre optique (1) qui renvoie la lumière sur toutes les inscriptions sérigraphiées au centre et à droite de la face avant. |
|

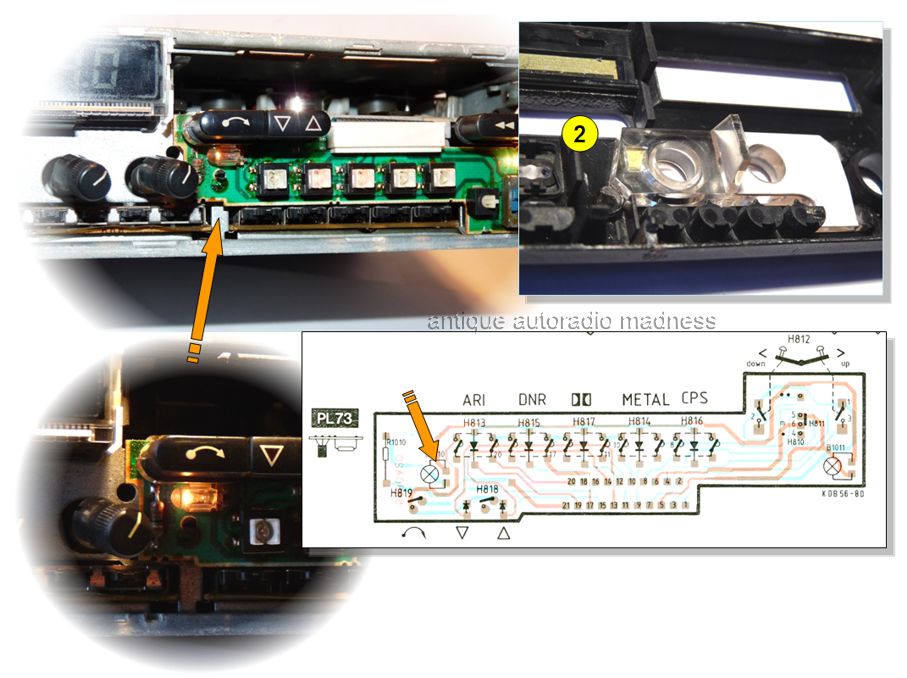

L'ampoule de gauche (B1010) est soudée face à un puit de lumière (2) pour l'éclairage de la face sous l'afficheur |
|

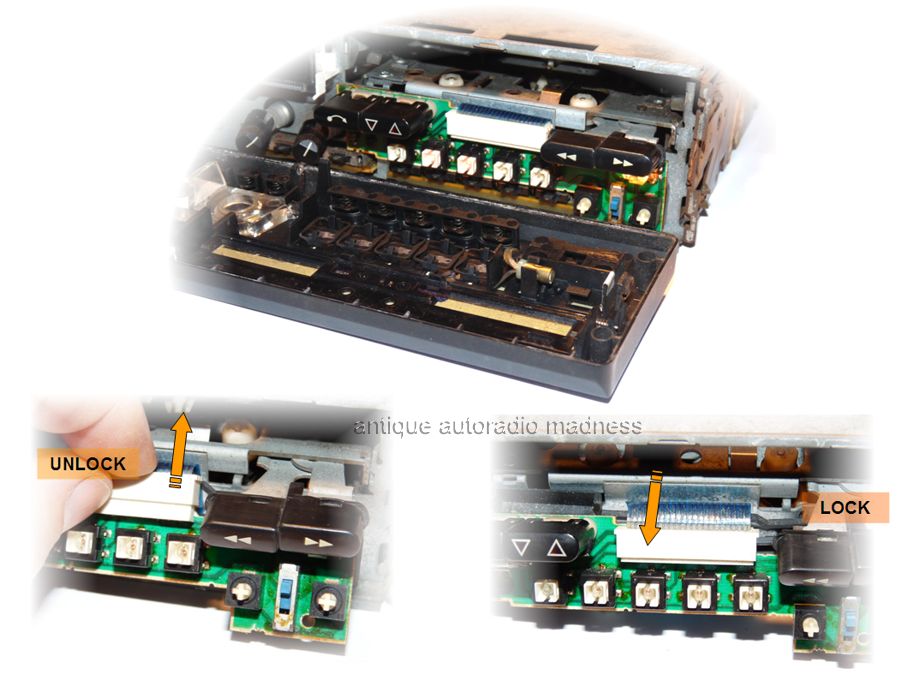

Que ce soit pour intervenir sur une touche électrique ou remplacer une ampoule, il faut déposer la platine. Elle est reliée à l'autoradio par un connecteur en nappe flex. |
Il faut déverrouiller le connecteur blanc en le repoussant vers le haut (UNLOCK). Le flex se dégage alors facilement ainsi que la platine. Procéder prudemment. |
